セメント道路製造機

（東南アジア）

仕様:ＡＨＴ4000/AHT6000/AHT8000/AHT7500S

※オプションで基本舗装幅は2500mmまたは3500mm、舗装幅は250mmまたは300mm間隔で広げられます。

実際の建設要件に応じて顧客によってカスタマイズされます。

**:オプション 1 -- QSB6.7-C220-30、カミンズ、163 kW/2200rpm;

オプション2--TAD850VE、ボルボ160kW/2200rpm。

***:オプション -QSB6.7-C260-30、カミンズ、194 kW/2200rpm

すべての情報と仕様は印刷時点で正確であり、事前の通知なしに変更されることがあります。

特徴

一,性能特性：

ＡＨＴ4000/6000/8500/7500S コンクリート舗装機械は、完全な油圧駆動、リアルタイム監視および自己診断機能を備えた集中型コンピュータ制御、自動レベリングおよびトレース システムを備えて設計されています。

● 概要

この革新的、先進的かつ実用的な高水準の機械は、コンクリート道路、広場、空港の舗装工事に欠かせない特殊設備です。

●高柔軟性コンクリートスリップフォーム舗装

コンクリート スリップフォーム舗装機は、幅 3.0 m ～ 8.5 m、厚さ最大 450 mm の標準的なコンクリート道路舗装を正確に舗装できます。

●コンクリートの圧縮機構

舗装機には油圧バイブレータードライブが装備されています。舗装機には標準で 14 個の油圧接続 (オプション: 9 個または 18 個) が付属しています。支持層とコンクリート道路を舗装する際に、同時に、広げる、削る、振動させる、突き固める、押し出すという操作が行われます。

●効率的なエンジン管理システム

ECO モード設定では、現在のパフォーマンス要件に合わせてエンジン出力が自動的に調整され、燃料効率の高いディーゼル消費と低騒音排出が確保されます。AHT6000/8500/7500S には、EC ステージ IIIA 排出基準を満たす最先端の高性能エンジン技術 (最大出力 210 kW/290 HP) を備えた VOLVO TAD552VE/TAD851VE/TAD852VE エンジンが搭載されています。

●頑丈な機械設計aと耐久性舗装モールド

この機械の頑丈な設計により、困難な現場条件でも、一貫した高生産性のコンクリート舗装と正確な舗装結果が保証されます。この舗装機は、8.5 m (または 9 m) シリーズのメートル法舗装モールドと互換性があります。3.0 m ～ 8.5 m シリーズには、耐摩耗ソールが標準装備されており、オプションでクラウン プロファイルを装備できます。

●高精度ステアリングおよび駆動システム

自動レベリングおよびトレース システムにより、道路の曲がり角での舗装の平坦性、直線性、滑らかさを確保します。インテリジェントな制御システムと非常にスムーズな操作を実現するアンチスキッド ステアリング システムにより、正確なコンクリート舗装の直線性が確保されます。

●完璧な人間工学と操作性

人間工学に基づいて設計されたオペレーターのプラットフォームは、ユーザーフレンドリーな操作コンセプトと優れた視認性を備えており、オペレーターの作業を容易にします。完全油圧独立駆動、ディスプレイと自己診断機能を備えたマイクロコンピューター。人間工学に基づいて設計され、スマートなコントロールにより操作が快適かつ容易です。

●完全モジュール式マシン設計

マシンは完全にモジュール化された設計のため、ユーザーの要件に応じて新しいオプションで柔軟に変更およびアップグレードできます。コンパクトな寸法と最小限の改造要件により、舗装機の積み込みが容易になり、経済的に輸送できます。構成に応じて、ダボバー インサーターまたは振動ビームとスーパー スムーザーを輸送中にマシンに取り付けたままにすることができます。

AHT4000/6000/8000/7500Sスリップフォーム舗装機は完全な油圧駆動で設計されています,リアルタイム監視および自己診断機能と自動レベル調整および追跡システムを備えた集中コンピュータ制御。

この革新的、先進的かつ実用的な高水準の機械は、高速鉄道やコンクリート道路の建設に欠かせない特殊設備です。

● AHT4150 /6000/8000/7500Sコンクリート舗装機は、高速鉄道支持層やコンクリート道路の建設に適しています。

●支持層とコンクリート路面の舗装時に、敷き詰め、掻き取り、振動、突き固め、押し出しの同時作業が可能。

● 完全油圧独立駆動、ディスプレイと自己診断機能を備えたマイクロコンピューター。

● 人間工学に基づいて設計され、スマートなコントロールにより操作が快適かつ簡単になります。

● 機械の信頼性を確保し、舗装機の耐用年数を延ばすために主要コンポーネントを輸入しました。

機能 (9)

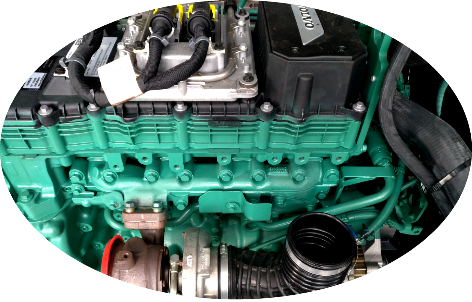

エンジン

ボルボ/カミンズ水冷エンジン、パワフル、高トルクリザーブ、

低燃費、欧州環境に適合した排出ガス。

振動装置

超高周波、強力な振動、高密度の上部舗装

自動レベリングシステム

自動レベリングおよびトレースシステムにより、舗装面の平坦性と道路の直線性が確保されます。

スクレーピングプレート

2 つの油圧シリンダーを介して制御され、成形テンプレートに入るコンクリートの量を制御します。成形テンプレートは、完全に上下することも、左または右のいずれかで独立して上下することもできます。

トラベリングシステム

2つの油圧駆動クローラーとマイクロコンピュータ制御により、設定された一定速度、正確な直線走行、カーブでのスムーズな操縦が保証されます。

完璧な人間工学設計と操作コンセプト

人間工学に基づいて設計されたオペレーターのプラットフォームは、ユーザーフレンドリーな操作コンセプトと優れた視認性を特徴としており、オペレーターの作業を容易にします。

集中潤滑

集中潤滑により、高温および駆動部品に潤滑グリースを自動充填し、摩耗期間を効果的に延長し、改ざんおよび給油の信頼性を大幅に向上します。

標準装備またはオプション装備

1. 油圧バイブレーター

舗装機には油圧バイブレーターに電力を供給するための 14 個の油圧接続が標準装備されています (オプションで 9 個または 24 個も利用可能)

2. サイドバーインサーターを別にする

両側に装備されたサイドタイバーインサーターは、隣接する道路舗装を舗装するためにタイバーを自動的に挿入します。

3、縦方向タイバーインサーター（AHT8500/SF7500Sのみ）

縦方向の接合部でスラブがずれるのを防ぐために、縦方向のタイバーが自動的に挿入されます。

4、オプションのスーパースムーザー

高品質の素材で作られたスーパースムーザーは完璧な表面品質を保証します

5、オプションの振動ビームインサータ（AHT7500Sのみ）

機械が停止すると自動的に持ち上げる機能を備えた偏心動力式の頑丈な振動ビームにより、コンクリート舗装表面の凹凸を取り除くことができます。

6、オプションのDBIインサータ（AHT7500Sのみ）

機械フレームに搭載された拡張ダボバーインサータ（DBI）（AHT7500Sのみ）には、ダボバーを正確な位置に挿入できるオプションの自動挿入機能があります。

AHT4000/6000/8500/7500Sシリーズスリップフォーム舗装機の利点

1 . パワフルエンジン

強力なエンジンにより、常に最適なパワーとトルクの範囲で効果的なコンクリート舗装が保証されます。

2. パフォーマンスを最適化したエコモードエンジンマネジメント

ECO モードでは、パフォーマンス要件に応じてエンジン出力を自動的に調整し、最適なエンジン効率、経済的なディーゼル消費、低騒音排出を保証します。

3. 標準化された操作コンセプト、人間工学的に最適化された、わかりやすく整理されたコントロールパネル

最先端の画面と明確で言語に依存しないシンボルを備えたコントロール パネルは、現場での生産的な操作を促進します。さまざまなモデルで使用される標準化されたわかりやすい操作コンセプトにより、相乗効果が向上します。

4. メンテナンスおよび検査ポイントに簡単にアクセスできるため、メンテナンスの必要性が最小限に抑えられます。

5. 高品質の機械制御システム

ZJAR PAVING の独自ソフトウェアを使用した高品質の機械制御システムにより、操作の安全性とスリップフォーム舗装機の用途範囲が向上します。

6. サービス診断システムWIDIAG

標準化されたインターフェースを備えたサービス診断システムである ZJAR PAVER を使用すると、技術者は現場で直接、エラーを迅速にトラブルシューティングできます。

7. 横勾配制御システム

ARAN が開発した革新的な電子横勾配制御技術により、機械の応答時間が大幅に短縮され、望ましい舗装効果が得られます。

8. 速度調整（機械の歩行と速度調整）

個々の軌道ユニットの速度をコンピューターで調整することで、カーブの舗装でも仕様をピンポイントで遵守できます。

9. 輸送中の迅速な変換と容易な輸送

輸送中に舗装機を変換するために必要な労力が最小限であるため、運用コストが削減されます。機動性とコンパクトな機械寸法により、輸送が容易になります。

行動ガイドライン:

チームの結束を強く維持し、チームスピリットを十分に発揮し、科学技術革新を強力な原動力とし、技術的優位性を十分に発揮し、マーケティング手法を革新し、特別で精巧な機能を作り、鎮江アラン機械のレベルをより高いレベルに引き上げます。

応用シーン:

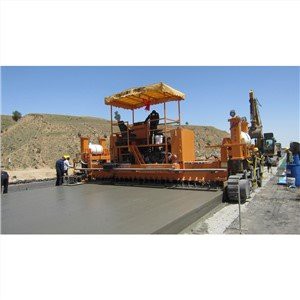

広場と空港建設の風景

道路・トンネル工事の風景

表面が均一で、締固め性に優れたスリップフォーム舗装

AHT8500 ワンステップ成形で、角とエッジがきれいに整います。

自動レベリングシステムによる正確な操作により、舗装面の優れた平坦性が得られます。

東南アジアの多くの地域では、コンクリート舗装の内側にスチールメッシュを設置することが求められています。

また、一部のプロジェクトでは、縦方向のタイバーをコンクリート型枠に配置する必要がありますが、これは手動で事前に配置することもできます。

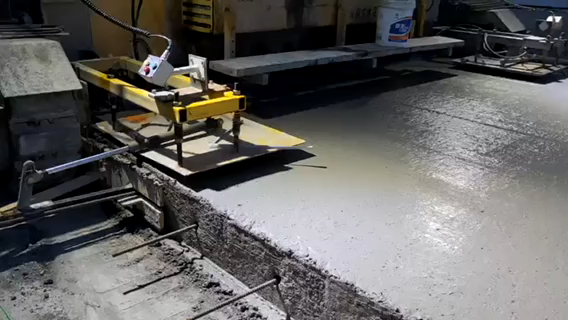

プルバー自動挿入機構の応用

W働くP原則:

コンクリートトラックがスプレッダーの前にコンクリート混合物を注ぎ、舗装機が一定の速度で前進し、作業機構が作動を開始します。スクリュースプレッダーは、積み重ねられたコンクリートを左右方向に分離し、かき取りプレートの前に均等に分配します。油圧で高さを調整できる仮かき取りプレートは、セメントコンクリートを必要な舗装前の厚さまでかき取ります。周波数変換プラグイン振動ロッドは、一定の周波数で振動し、混合中にコンクリートに混ざった空気を追い出し、気孔を除去します。

仕事の開始

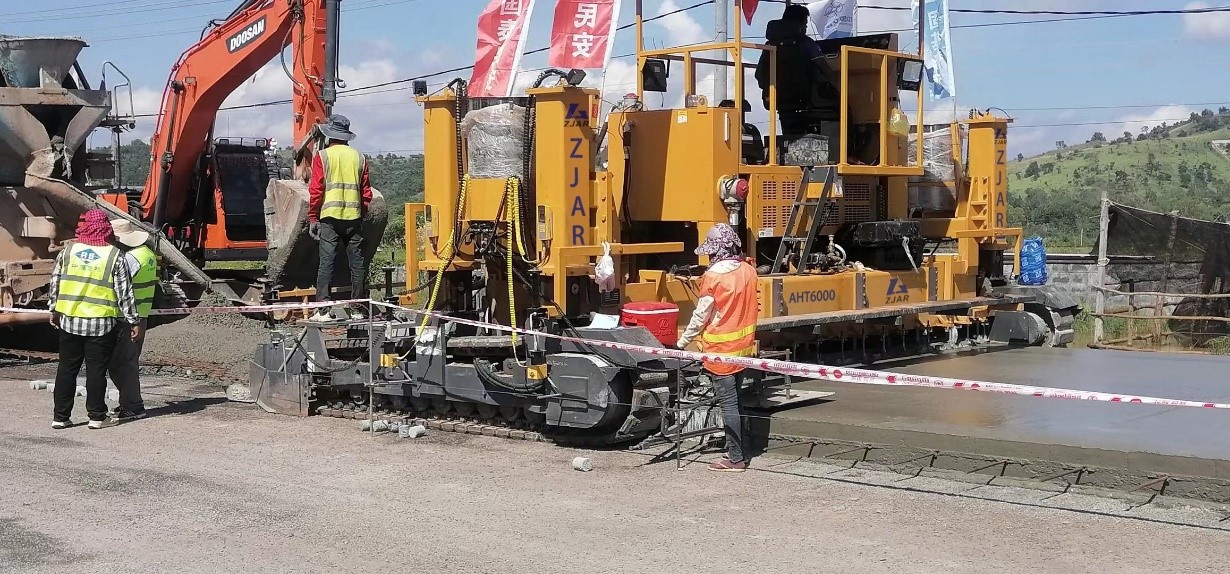

東南アジアの都市部の道路工事の様子。道路の舗装が半分ずつ舗装されている。

フィリピン、プエルトプリンセスのクラス 1 高速道路

非常に短期間で、コンクリート道路舗装工事は高強度の建設により迅速に完了しました。カンボジアでは

施工品質と作業効率が大幅に向上し、地元オーナーから高い評価を得た

ナイジェリア、マダガスカル、セネガル、モーリシャスのアフリカの建設現場

協調舗装作業により高い作業効率を実現

舗装工事では、障害物を避ける必要がある場合、再舗装を完了するためにいくつかの簡単なコンクリート型枠が必要になります。

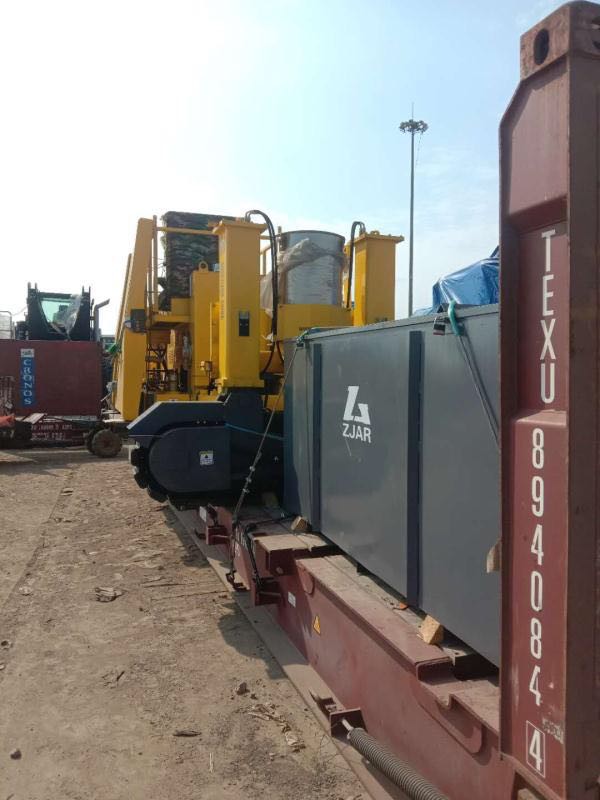

海上輸送の積み込みには 2 つのオプションがあります:

クローラートラックなどの大型部品を取り外す必要がなく、機械全体がフラットラックコンテナで出荷され、建設現場に輸送されたら、上の写真に示すように、少数のアクセサリを取り付けて作業できます。

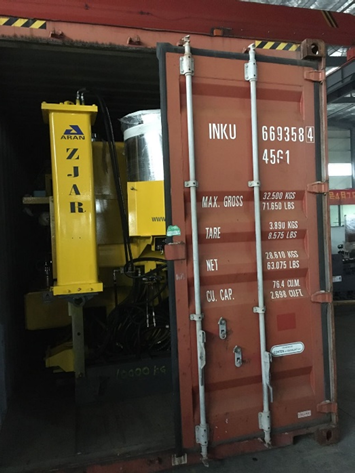

機械設備全体の履帯を独立した小部品に分解し、それぞれコンテナに収納します。作業現場に配送されると、施工に投入されるまでに多くの組み立て作業が必要です。

陸上輸送の積載:

陸上輸送のための貨物積載：舗装機をプラットフォームトレーラーに載せる

フラットフォームトレーラーによる長距離道路輸送

側面に取り付けられた専用の歩行サポート フレームから舗装機をプラットフォーム トレーラーに載せます。

ISO認証

CE認証

アフターサービス：

ARAN社は株式協力と統合再編を通じて持久力を強化し、総合力を全面的に向上させ、新たな飛躍的発展メカニズムを形成します。

アラン社は「ユーザーのために価値を創造する」という企業理念に沿って、企業の中核競争力を強化し、鎮江アラン機械有限公司の新たな飛躍を実現します。

製品アフターサービスへの取り組み

メーカーは、支払い後 12 か月間、機器の品質を保証します (通常消費、エンジン部品、消耗品を除く)。保証期間中、売主は機器の動作を完全に保証するものとします。保証期間中、機器の動作中に品質不良または損傷が発生した場合、売主は売主の費用負担で同じスペアパーツを航空便でユーザーに配送するものとします。

コンクリート舗装機が販売されると、エンドユーザーの要請に応じて、国内または海外の移動サービスステーションの専門サービスエンジニアが15日間無料で現場に派遣され、設置、試運転、技術トレーニングを行います。専門サービス要員の作業現場までの往復航空券と現地交通費はユーザーの負担となります。さらに、試運転と技術トレーニングが完了した後、購入者のプロジェクトに追加の技術サービスが必要になった場合、販売者はサービスエンジニアの滞在を延長するか、現場を訪問するよう手配します。

当社は、製品の最適化とサービス保証を継続して提供してまいります。購入者のサービス要求通知を受け取った後、24時間以内に書面で回答し、対応する処理方法を提案します。部品は最短時間で航空便または速達便でユーザーのサイトに送られ、海外のユーザーは生涯にわたる技術サービスとスペアパーツの供給を受けることができます。

生産プロセスと製造における品質保証

同社は「すべてはユーザーのために」という理念を堅持し、ユーザーのニーズに合わせて設備のカスタマイズサービスを提供しています。 海外の先進技術をベースに、国内の道路建設の実情と組み合わせることで、鎮江アランは製品設計を継続的に改善・完成させ、一連の舗装・混合設備製品群を開発してきました。 同時に、同社は新しいタイプの道路建設製品を開発するスキルも習得しています。 鎮江アランは、その先進的な技術、革新精神、信頼できる品質、サービス保証により、現在、世界中で製品を販売しています。 中国、アフリカ、東ヨーロッパ、インド、ラテンアメリカ、中東、ロシア、東南アジアで、鎮江アランは世界の美しい未来の構築に貢献しています。
